PRZYŁĄCZA  WODNE
ZWIŃ ZAKŁADKIZASTOSOWANIEZALETYMATERIAŁY I PARAMETRY
ZASTOSOWANIE
Elastyczne przewody przyłączeniowe są przeznaczone do wykonywania podłączeń armatury i urządzeń instalacyjnych i znajdują zastosowanie
w instalacjach: centralnego ogrzewania, wodociągowych wody ciepłej i zimnej (w tym woda pitna), chłodniczych napełnianych 50% roztworem glikolu.
Ze względu na wymagania w zakresie odporności na korozję, elastyczne przewody , mogą być stosowane wewnątrz i na zewnątrz pomieszczeń,
w środowiskach o kategorii korozyjności atmosfery 1÷3 wg normy PN-EN 1456:2009 – (PRÓBA: 5% stężeniem chlorku sodu w temperaturze 35°C
w czasie 96h – po próbie brak śladów korozji na częściach metalowych przewodów).

Elastyczne przewody przyłączeniowe występują w szerokim zakresie przyłączy od M10 do G1¼,
z przyłączami prostymi z gwintem wewnętrznym i zewnętrznym, a także z kolankiem z nakrętką z gwintem wewnętrznym. Daje to duże możliwości konfiguracji i doboru odpowiedniego przewodu przyłączeniowego. Przewody przyłączeniowe mogą być montowane w instalacjach pionowych, poziomych oraz skośnych w dowolnym położeniu; przy czym podczas montażu należy pamiętać o przestrzeganiu zasad. Celem unikania błędów należy zwrócić uwagę, aby:

-podczas montażu i po montażu nie dopuścić do skręcenia osiowego przewodu
-nie została przyłożona siła rozciągająca (przez zastosowanie zbyt krótkiego przewodu)
-podczas wyznaczania drogi dla przewodu nie powstały zagniecenia (zapewnić łagodne promienie podczas prowadzenia przewodu)

ZALETY
• szeroki zakres zastosowań
10 lat gwarancji
• parametry pracy oraz zastosowanie poparte Aprobatą Techniczną AT-15-9600/2016
• właściwości użytkowe produktu potwierdzone badaniami w niezależnym renomowanym akredytowanym laboratorium
• możliwość pracy w temperaturze +110°C
• możliwość pracy przy ciśnieniu do 12 bar (*dla DN8, DN13, DN18)
• dopuszczone do kontaktu z wodą pitną – atest Państwowego Zakładu Higieny
• możliwość pracy w instalacjach napełnianych 50% roztworem glikolu
bardzo wysoka jakość wykonania
• przewody przyłączeniowe cechuje bardzo wysoka wytrzymałość na działanie uderzeń hydraulicznych. Podczas prób zmiany ciśnienia w 200 cyklach od 5 do 50 bar, nie wykazują odkształceń, pęknięć czy innych niepożądanych uszkodzeń i nadal zachowują szczelność
• po poddaniu obejmującym próbę maksymalnego ciśnienia 150 bar w warunkach laboratoryjnych, przewody wykazały wytrzymałość i zachowały szczelność
• dzięki zastosowaniu oplotu ze stali nierdzewnej 1.4301, przewody odporne są na korozję, co pozwala na swobodne stosowanie ich na zewnątrz budynku, czy w instalacjach chłodniczych, nawet w momencie wytrącania się pary i przekroczenia punktu rosy
• uszczelki wykonano z wysokiej jakości materiału EPDM odpornego na skrajne warunki atmosferyczne, czy działania mechaniczne
• końcówki cechuje wysoka wytrzymałość dzięki zastosowaniu pogrubionej ścianki. Końcówki wykonano z wysokogatunkowego mosiądzu typu: CW617N, CW614N, CW602N oraz CW609L
• dzięki przemyślanej budowie oraz długim gwintom, możliwym jest wykonywanie bezpiecznych i solidnych łączeń
• zaciski wykonano na tulei ze stali nierdzewnej 1.4301, co daje maksymalną, potwierdzoną badaniami wytrzymałościowymi przy połączeniu węża
z końcówką
• dzięki elastycznej konstrukcji oraz szerokiemu wachlarzowi długości oraz końcówek przyłączeniowych istnieje możliwość wykonania prawie każdego podłączenia

MATERIAŁY I MAKSYMALNE PARAMETRY PRACY
Przewody przyłączeniowe można wprowadzać na rynek polski zgodnie z normą PN-EN 13618 (norma mówi o stosowaniu produktów do wody pitnej przy maksymalnym ciśnieniu roboczym 1,0 MPa oraz maksymalnej temperaturze pracy do +70°C) – Perfexim podniósł parametry pracy dla swoich przewodów przyłączeniowych poprzez przeprowadzenie szerokich badań wytrzymałościowych (z pozytywnym efektem). W związku z tym, przewody przyłączeniowe w oplocie ze stali odpornej na korozję są wprowadzone na rynek polski na podstawie:
• badań przeprowadzonych przez Instytut Nafty i Gazu – Państwowy Instytut Badawczy z Krakowa, a na podstawie pozytywnych wyników badań
• Aprobaty Technicznej wydanej przez Instytut Techniki Budowlanej z Warszawy.

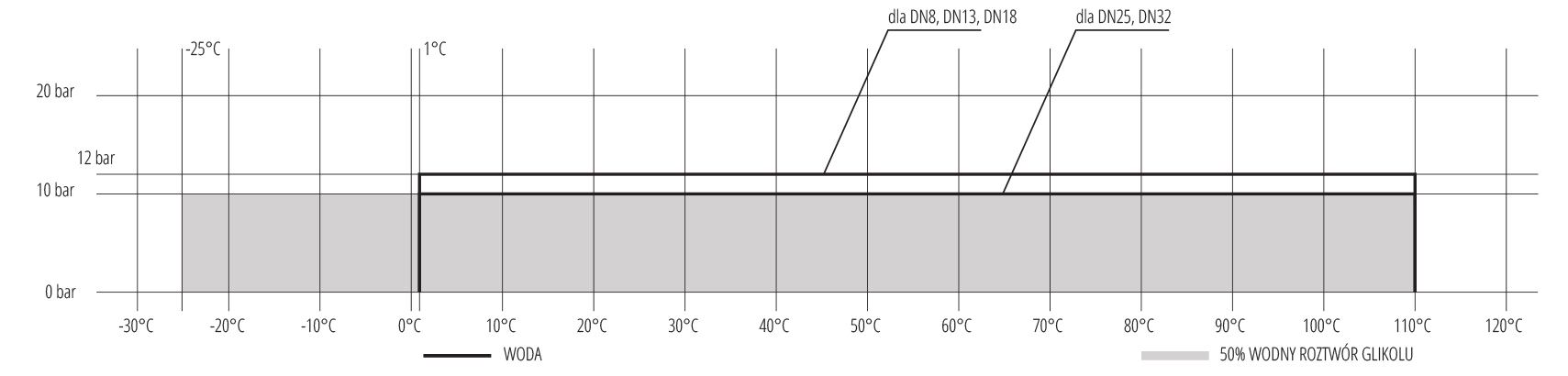

Maksymalne parametry robocze przewodów przyłączeniowych o średnicach nominalnych DN8, DN13 i DN18 są następujące:
• temperatura: + 110°C
• ciśnienie: 1,2MPa (12 bar)
Maksymalne parametry robocze przewodów przyłączeniowych o średnicach nominalnych DN25 i DN32 są następujące:
• temperatura: + 110°C
• ciśnienie: 1,0MPa (10 bar)

• NAKRĘTKA: mosiądz CW614N z powłoką niklowaną
KOŃCÓWKA DO NAKRĘTKI: mosiądz CW617N
KOŃCÓWKA Z GWINTEM ZEWNĘTRZNYM: mosiądz CW617N z powłoką niklowaną z zewnątrz
KOLANO 90⁰: mosiądz CW602N lub CW609L z powłoką niklowaną z zewnątrz
OPLOT ZEWNĘTRZNY Z DRUTU: stal odporna na korozję gatunku 1.4301
TULEJA ZACISKOWA: stal odporna na korozję gatunku 1.4301
WĄŻ (rura przewodowa): mieszanka gumowa EPDM
USZCZELKI PŁASKIE I TYPU O-RING: mieszanka gumowa EPDM
