▶ NYPEL ZAPRASOWYWANY GZ
Opis
❯TO POŁĄCZENIE NIE MOŻE SIĘ NIE UDAĆBUDOWAZALETYWYGODNY MONTAŻUNIWERSALNOŚĆ SYSTEMU PS+
TO POŁĄCZENIE NIE MOŻE SIĘ NIE UDAĆ:
Ponad 30 lat doświadczeń I technologicznego rozwoju oraz współpracy z Instalatorami sprawiło, że otwarte umysły inżynierów z działu technicznego naszej firmy, potrafiły przenieść w czyn marzenia o szybkim, prostym montażu systemu złączek zaprasowywanych PERFEKT SYSTEM+
Dającym pewność połączenia.
BUDOWA:
Wysokogatunkowy mosiądz korpusu, tuleja ze stali nierdzewnej to cechy podwyższonej odporności na korozję. Użycie wysokogatunkowych materiałów do produkcji złączek przyczynia się do możliwości współpracy z materiałami budowlanymi.
ZALETY:
Prostota wykonania! Wystarczy cięcie- prostopadle do osi rury i bez dodatkowych operacji należy wsunąć rurę, aż do momentu wyczucia oporu. Pojawienie się rury w otworach rewizyjnych oznacza prawidłowe jej ułożenie. Tak przygotowane złącze wystarczy tylko zacisnąć i połączenie gotowe! Prosty montaż, bez użycia kalibratora lub gradownika oszczędza do 30% czasu wykonania montażu. Od strony łączenia z instalacją- złączki PERFEKT SYSTEM+ posiadają gwinty stożkowe moletowane ułatwiające uzyskanie szczelności na gwincie i przyśpieszające montaż.
WYGODNY MONTAŻ W KRÓTKIM CZASIE:
1. Cięcie ruryNie wymaga kalibracji, fazowania ani użycia siły, aby prawidłowo zamontować złączkę.
2. Nie wymaga kalibracji anii fazowania
Po odmierzeniu odpowiedniego odcinka rury, wykonujemy cięcie w wyznaczonym miejscu. Należy pamiętać o prostopadłej linii cięcia do osi tury. Używać nożyc przeznaczonych do tego typu rur.
3. Montaż złączki
Na końcówkę złączki z tuleją zaciskową nasuwamy rurę, aż do momentu wyczucia oporu. Aby sprawdzić czy rura jest wsunięta na odpowiednią długość należy skontrolować otwory umieszczone na pierścieniu trzymającym tuleję zaciskową. Jeśli rura w pełni zasłanła wszystkie otwory to mamy pewność, że jest wsunięta na odpowiednią głębokość.
4. Zacisk złączki
W rozwarte szczęki wkładamy złącze przeznaczone do połączenia odpowłednio bazując w zależności od wybranych szczęk U/TH zgodnie z rysunkiem. Następnie wykonujemy zacisk poprzez zamknięcie-„zwarcie" szczęk aż do pełnego zamknięcia narzędzia.
5. Kompatybilność szczęk z „U" i „TH"
Ułożenie szczęk na złączce

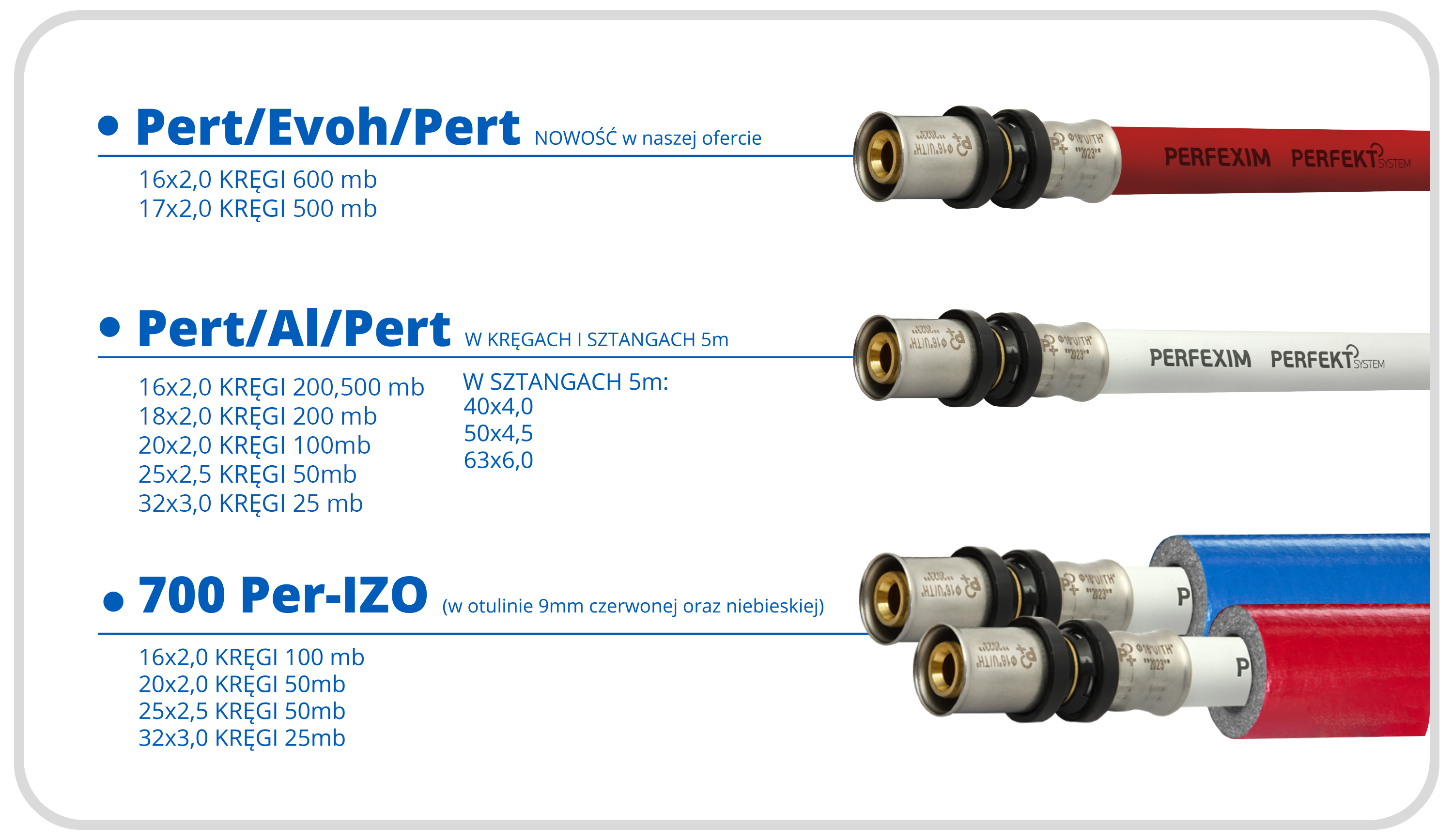

UNIWERSALNOŚĆ SYSTEMU PERFEKT SYSTEM PLUS:
Nasz system złączek zaprasowywanych PERFEKT SYSTEM+ został tak zaprojektowany aby współpracować z rurami wielowarstwowymi z naszej oferty i tylko wówczas uzyskać 10-letnią gwarancję systemu.
| indeks | wielkość | kod EAN | cena (zł) |
|---|---|---|---|
| 62-901-1615-000 | 16 x 1/2" | 5901880130489 | 17,36 |
| 62-901-1620-000 | 16 x 3/4" | 5901880130519 | 22,40 |
| 62-901-2015-000 | 20 x 1/2" | 5901880130540 | 24,89 |
| 62-901-2020-000 | 20 x 3/4" | 5901880130472 | 22,95 |
| 62-901-2025-000 | 20 x 1" | 5901880132049 | 25,35 |
| 62-901-2515-000 | 25 x 1/2" | 5901880133626 | 41,30 |
| 62-901-2520-000 | 25 x 3/4" | 5901880130564 | 46,35 |
| 62-901-2525-000 | 25 x 1" | 5901880130571 | 42,97 |
| 62-901-3225-000 | 32 x 1" | 5901880131516 | 69,60 |
| 62-901-3232-000 | 32 x 1 1/4" | 5901880131790 | 78,95 |
| 62-901-4032-000 | 40 x 1 1/4" | 5901880131530 | 110,53 |
| 62-901-4040-000 | 40 x 1 1/2" | 5901880132056 | 131,58 |
| 62-901-5040-000 | 50 x 1 1/2" | 5901880131547 | 144,74 |
| 62-901-5050-000 | 50 x 2" | 5901880131806 | 178,95 |
| 62-901-6340-000 | 63 x 1 1/2" | 5901880131875 | 300,00 |
| 62-901-6350-000 | 63 x 2" | 5901880131523 | 302,63 |
*ceny netto bez VAT
