502

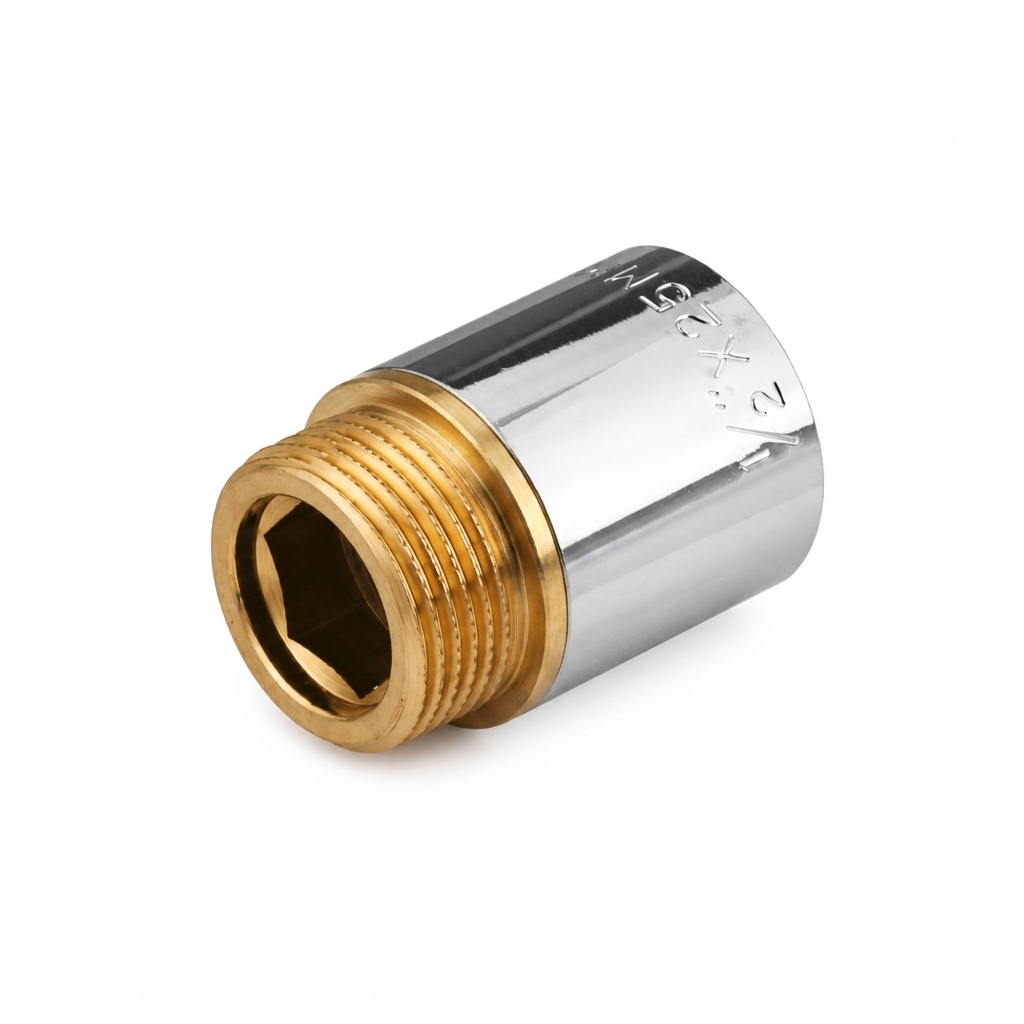

▶ PRZEDŁUŻKA MOSIĘŻNA CHROMOWANA WZ
Opis
wykonanych z miedzi, stopów miedzi, stali lub żeliwa z końcówkami z gwintem według normy
PN-EN ISO 228-1:2005 i znajdują zastosowanie w instalacjach:
• centralnego ogrzewania
• wodociągowych wody zimnej i ciepłej (w tym woda pitna)
• chłodniczych i solarnych napełnianych 50% roztworem glikolu (wody lodowej)
Łączniki mosiężne mogą być montowane w rurociągach pionowych, poziomych oraz skośnych w dowolnym położeniu. W przypadku łączników bez uszczelek na końcówkach gwintowanych do uszczelnienia połączeń powinny być stosowane środki uszczelniające spełniające wymagania norm PN-EN 751-1:2005, PN-EN 751-2:2005, PN-EN 751-3:2005
• możliwość stosowania w instalacjach solarnych i chłodniczych
• MOŻLIWOŚĆ PRACY W INSTALACJACH:
• napełnionych 50% roztworem glikolu
• przy ciśnieniu 16 bar
• w temperaturze -30°C do +180°C
• szeroki zakres zastosowań wysokiej jakości produktów
• wysokogatunkowy mosiądz europejski CW617N
• parametry pracy oraz zastosowanie poparte badaniami wykonanymi przez Instytut Nafty i Gazu - Państwowy Instytut Badawczy z Krakowa
• długości gwintów dobrane tak, aby pozwalały na łatwe i solidne tworzenie połączeń
• dopuszczone do kontaktu z wodą pitną - atest Państwowego Zakładu Higieny
W związku z wynikiem pozytywnych badań - zastosowanie łączników mosiężnych jest o wiele szersze
przy następujących parametrach pracy:
• minimalna temperatura robocza: -30⁰C
• maksymalne ciśnienie robocze: 1,6MPa (16 bar)
• maksymalna temperatura robocza: +180⁰C dla łączników z korpusem jednolitym, a +120⁰C dla dwuzłączek
KORPUS, ŁĄCZNIK*, NAKRĘTKA*: mosiądz CW617N
(dla łączników chromowanych z powłoką chromowaną)
USZCZELKA ŁĄCZNIKA*: pierścień uszczelniający typu "O" - NBR
* - dwuzłączki
(od lewej: wykres dla złączek mosiężnych z korpusem jednolitym, wykres dla dwuzłączek)| NAZWA ELEMENTU | MATERIAŁ |
|---|---|
| KORPUS, ŁĄCZNIK*, NAKRĘTKA* | mosiądz CW617N (dla łączników chromowanych z powłoką chromowaną) |
| USZCZELKA ŁĄCZNIKA* | pierścień uszczelniający typu "O" - NBR |
| * - dwuzłączki |
| indeks | wielkość | kod EAN | cena (zł) |
|---|---|---|---|
| 07-521-1510-000 | ½”x10 | 5902626205683 | 5.21 |
| 07-521-1515-000 | ½”x15 | 5902626205713 | 6.23 |
| 07-521-1520-000 | ½”x20 | 5902626205690 | 7.24 |
| 07-521-1525-000 | ½”x25 | 5902626205720 | 8.78 |
| 07-521-1530-000 | ½”x30 | 5902626205706 | 10.01 |
| 07-521-1540-000 | ½”x40 | 5902626205737 | 12.77 |
| 07-521-1550-000 | ½”x50 | 5902626205744 | 15.55 |
| 07-521-1560-000 | ½”x60 | 5902626205799 | 18.68 |
| 07-521-1580-000 | ½”x80 | 5902626205805 | 24.12 |
| 07-521-1599-000 | ½”x100 | 5902626205812 | 30.03 |
| 07-521-2010-000 | ¾”x10 | 5902626211868 | 8.4 |
| 07-521-2020-000 | ¾”x20 | 5902626211875 | 12.75 |
| 07-521-2030-000 | ¾”x30 | 5902626239282 | 16.95 |
| 07-521-2040-000 | ¾”x40 | 5902626205829 | 21.32 |
| 07-521-2050-000 | ¾”x50 | 5902626211882 | 24.9 |
