PHA-352

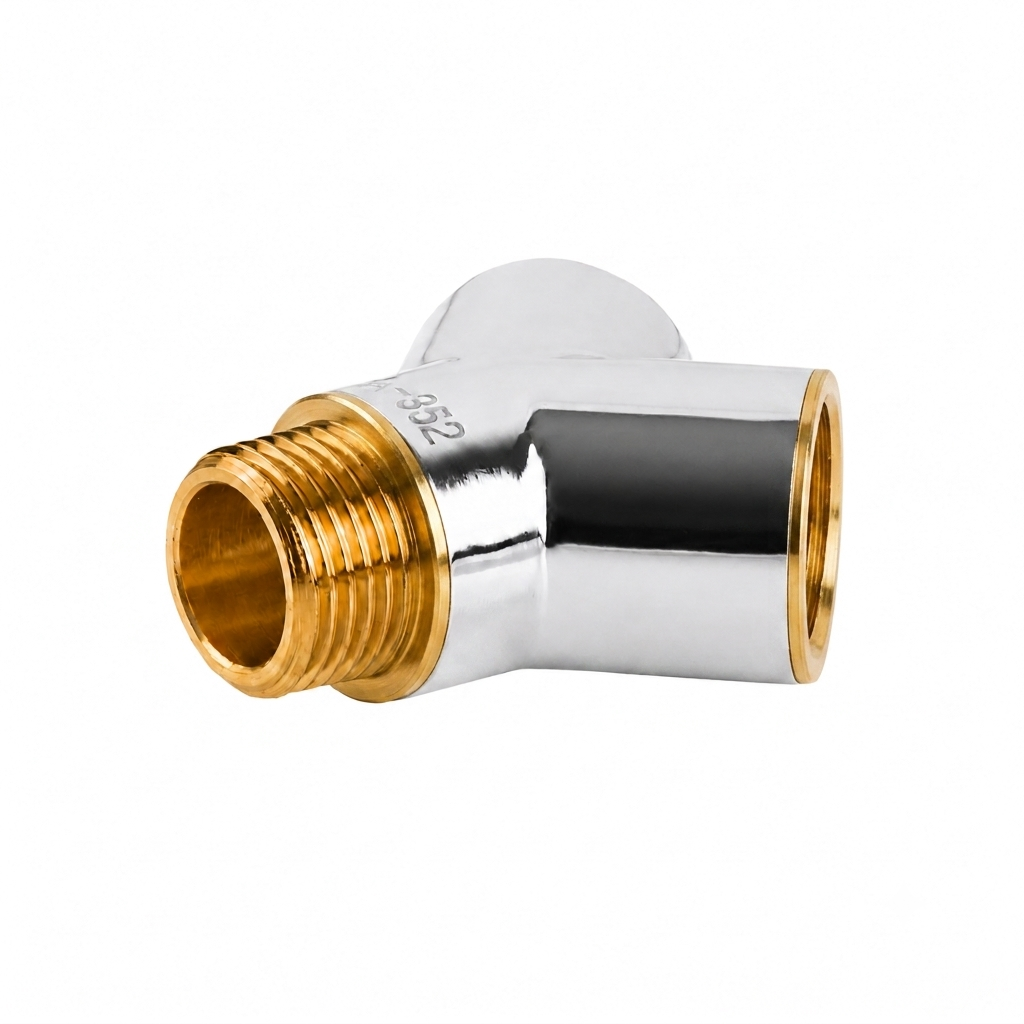

▶ TRÓJNIK TYPU “Y” MOSIĘŻNY CHROMOWANY WZ

Opis

OPISZASTOSOWANIEZALETYMATERIAŁY I PARAMETRY
NAJWYŻSZA JAKOŚĆ POŁĄCZEŃ
Łączniki mosiężne i mosiężne chromowane PERFEXIM zapewniają najwyższą jakość połączeń w instalacjach wodnych. W tego typu instalacjach, niezwykle ważne są szczelność oraz jakość, dlatego złączki mosiężne i mosiężne chromowane PERFEXIM posiadają innowacyjną konstrukcję, dzięki której nawet po wielu latach użytkowania nie tracą na swoich właściwościach. Łączniki mosiężne i mosiężne chromowane PERFEXIM posiadają właściwe dokumenty jakimi są badania przeprowadzone przez Instytut Nafty i Gazu. Gwarantują tolerancję na wysokie temperatury jak i na inne czynniki zewnętrzne, takie jak korozja czy uszkodzenia mechaniczne, powodowane uderzeniami hydraulicznymi.

ZASTOSOWANIE
Łączniki mosiężne i mosiężne chromowane przeznaczone są do łączenia rur i elementów instalacji
wykonanych z miedzi, stopów miedzi, stali lub żeliwa z końcówkami z gwintem według normy
PN-EN ISO 228-1:2005 i znajdują zastosowanie w instalacjach:
• centralnego ogrzewania
• wodociągowych wody zimnej i ciepłej (w tym woda pitna)
• chłodniczych i solarnych napełnianych 50% roztworem glikolu (wody lodowej)

Łączniki mosiężne mogą być montowane w rurociągach pionowych, poziomych oraz skośnych w dowolnym położeniu. W przypadku łączników bez uszczelek na końcówkach gwintowanych do uszczelnienia połączeń powinny być stosowane środki uszczelniające spełniające wymagania norm PN-EN 751-1:2005, PN-EN 751-2:2005, PN-EN 751-3:2005

ZALETY
10 lat gwarancji , 6 lat gwarancji pozostałe
• możliwość stosowania w instalacjach solarnych i chłodniczych

• MOŻLIWOŚĆ PRACY W INSTALACJACH:
    • napełnionych 50% roztworem glikolu
    • przy ciśnieniu 16 bar
    • w temperaturze -30°C do +180°C

• szeroki zakres zastosowań wysokiej jakości produktów
wysokogatunkowy mosiądz europejski CW617N
• parametry pracy oraz zastosowanie poparte badaniami wykonanymi przez Instytut Nafty i Gazu - Państwowy Instytut Badawczy z Krakowa
• solidne pogrubione ścianki zwiększające wytrzymałość łączników
• długości gwintów dobrane tak, aby pozwalały na łatwe i solidne tworzenie połączeń
• dopuszczone do kontaktu z wodą pitną - atest Państwowego Zakładu Higieny

MATERIAŁY I MAKSYMALNE PARAMETRY PRACY

W związku z wynikiem pozytywnych badań - zastosowanie łączników mosiężnych jest o wiele szersze
przy następujących parametrach pracy:
• minimalna temperatura robocza: -30⁰C
• maksymalne ciśnienie robocze: 1,6MPa (16 bar)
• maksymalna temperatura robocza: +180⁰C dla łączników z korpusem jednolitym, a +120⁰C dla dwuzłączek

KORPUS, ŁĄCZNIK*, NAKRĘTKA*: mosiądz CW617N
(dla łączników chromowanych z powłoką chromowaną)
USZCZELKA ŁĄCZNIKA*: pierścień uszczelniający typu "O" - NBR
* - dwuzłączki

(od lewej: wykres dla złączek mosiężnych z korpusem jednolitym, wykres dla dwuzłączek)

DANE TECHNICZNE:
NAZWA ELEMENTUMATERIAŁ
KORPUS, ŁĄCZNIK*, NAKRĘTKA*mosiądz CW617N (dla łączników chromowanych z powłoką chromowaną)
USZCZELKA ŁĄCZNIKA*pierścień uszczelniający typu "O" - NBR
* - dwuzłączki
indekswielkośćkod EANcena (zł)
07-352-0150-000½”590262623942820.44
*ceny netto bez VAT
